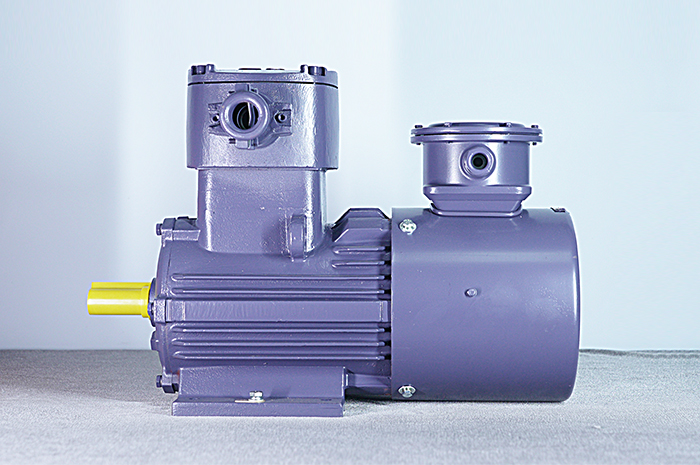

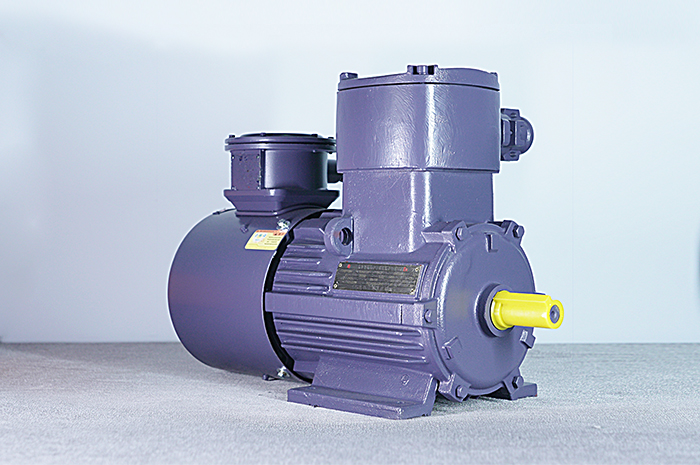

YBBP系列隔爆型變頻調速三相異步電動機

YBBP SERIES THREE PHASE FLAMEPROOF ASYNCHRONOUS VARIABLE FREQUENCY ADJUSTABLE-SPEED MOTORS YBBP系列隔爆型變頻調速三相異步電動機符合國家標準GB3836.1《爆炸性環境第1部分：設備通用要求》和GB38362《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。電氣性能符合JB/T11201.1-2011《隔爆型變頻調速三相異步電動機技術條件第1部分：YBBP系列隔爆型變頻調速三相異步電動機（機座號80-355)》。電動機后部增加獨立冷卻風機，安裝尺寸與YB2、YB3、YBX3等系列電動機相同。電動機一般為380V、50Hz。

YBBP系列隔爆型變頻調速三相異步電動機與變頻裝置相配套，具有調速性能好、節能、溫升裕度大、壽命長、性能好、噪音低、隔煙結構先進、可靠性高、使用維護方便等優點，通過改變頻率而調速，調速范圍廣，過載能力強，適用于煤礦井下（非采掘工作面）及工廠含有的符合上述標準中規定的爆炸性氣體混合物的作業場所作電力拖動。電動機廣泛應用于輕工、紡織、化工、石油、冶金、機床、水泵等行業。

YBBP系列隔爆型變頻調速三相異步電動機安裝及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YBBP SERIES FLAMEPROOF VARIABLE-FREQUENCY ADJUSTABLE-SPEED MOTORS
機座號 Frame size	極數    Poles	安裝尺寸(毫米)Mounting dimension(mm)									外形尺寸(毫米)Contour dimension(mm)
		H	A	B	C	D	E	F	G	K	AB	AC	AD	HD	L
80M	2、4、6、8	80	125	100	50	19	40	6	15.5	10	165	165	180	320	440
90S		90	140	100	56	24	50	8	20	10	180	180	180	350	490
90L		90	140	125	56	24	50	8	20	10	180	180	180	350	515
100L		100	160	140	63	28	60	8	24	12	205	205	180	400	560
112M		112	190	140	70	28	60	8	24	12	250	230	200	420	560
132S		132	216	140	89	38	80	10	33	12	280	270	200	450	600
132M		132	216	178	89	38	80	10	33	12	280	270	200	450	630
160M		160	254	210	108	42	110	12	37	14.5	330	325	220	520	780
160L		160	254	254	108	42	110	12	37	14.5	330	325	220	520	820
180M		180	279	241	121	48	110	14	42.5	14.5	355	360	220	550	895
180L		180	279	279	121	48	110	14	42.5	14.5	355	360	220	550	915
200L		200	318	305	133	55	110	16	49	18.5	390	400	250	645	970
225S	4、8	225	356	286	149	60	140	18	53	18.5	440	450	250	710	1025
225M	2	225	356	311	149	55	110	16	49	18.5	440	450	250	710	1035
225M	4、6、8	225	356	311	149	60	140	18	53	18.5	440	450	250	710	1055
250M	2	250	406	349	168	60	140	18	53	24	495	500	300	730	1085
250M	4、6、8	250	406	349	168	65	140	18	58	24	495	500	300	730	1085
280S	2	280	457	368	190	65	140	18	58	24	545	560	300	810	1210
280S	4、6、8	280	457	368	190	75	140	20	67.5	24	545	560	300	810	1210
280M	2	280	457	419	190	65	140	18	58	24	545	560	300	810	1275
280M	4、6、8	280	457	419	190	75	140	20	67.5	24	545	560	300	810	1275
315S	2	315	508	406	216	65	140	18	58	28	640	630	400	1020	1270
315S	4、6、8、10	315	508	406	216	80	170	22	71	28	640	630	400	1020	1350
315M	2	315	508	457	216	65	140	18	58	28	640	630	400	1020	1390
315M	4、6、8、10	315	508	457	216	80	170	22	71	28	640	630	400	1020	1470
315L	2	315	508	508	216	65	140	18	58	28	640	630	400	1020	1390
315L	4、6、8、10	315	508	508	216	80	170	22	71	28	640	630	400	1020	1470
355S	2		610	500	254	75	140	20	67.5	28	745	750	500	1100	1570
355S	4、6、8、10		610	500	254	95	170	25	86	28	745	750	500	1100	1630
355M	2		610	560	254	75	140	20	67.5	28	745	750	500	1100	1650
355M	4、6、8、10		610	560	254	95	170	25	86	28	745	750	500	1100	1710
355L	2		610	630	254	75	140	20	67.5	28	745	750	500	1100	1800
355L	4、6、8、10		610	630	254	95	170	25	86	28	745	750	500	1100	1820

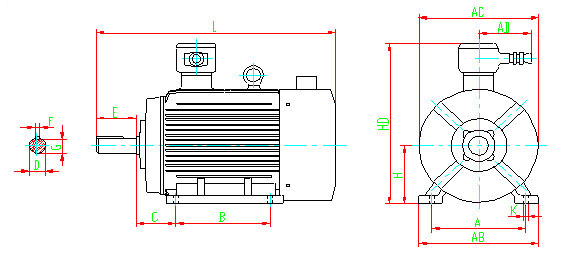

注：1.圖為B3型圖樣，機座帶底腳，端蓋上無凸緣。
2.H80-90無吊環。
Note：1.The drawing is B3 type with frame but no flange.
2.H80-90 have no lifting bolts.
